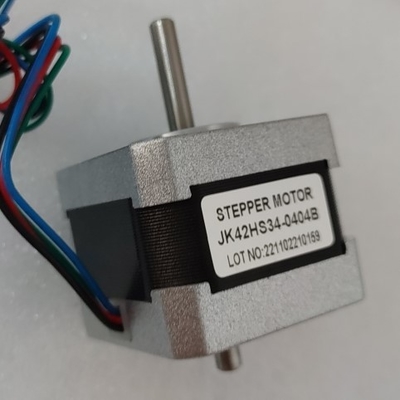

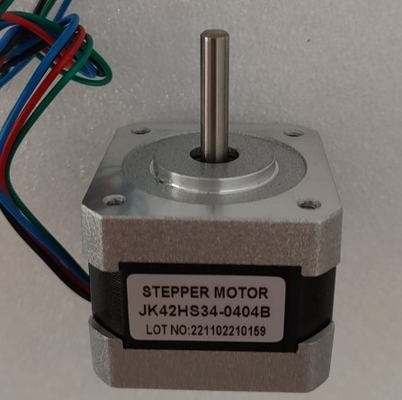

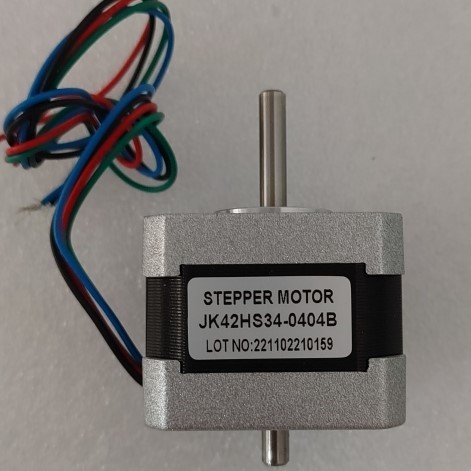

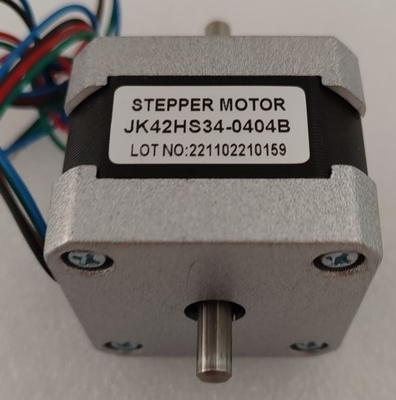

IMPULSE IM42HS34 Nema 17 มอเตอร์ขั้น 42HS34-0404B พร้อมแกนคู่สําหรับเครื่องพิมพ์ 3 มิติ

IMPULSE IM42HS34 nema 17 มอเตอร์ขั้น 42HS34-0404B ด้วยแกนคู่สําหรับเครื่องพิมพ์ 3 มิติ


1รายละเอียดทั่วไป:

• มุมก้าว: 1.8°
• ความแม่นยําของมุมขั้นตอน: ± 5% ((ขั้นตอนเต็ม, ไม่มีภาระ)
• ความแม่นยําของความต้านทาน: ± 10%
• ความแม่นยําของอ่อนแรง: ± 20%
• อุณหภูมิเพิ่มขึ้น: 80°Cmax
• อุณหภูมิบริเวณ: -20°C~+50°C
• ความต้านทานการกันความร้อน: 100 MΩ นาที ,500VDC
• ความแข็งแรง Dielectric: 500VAC สําหรับ 1 นาที
• การเล่น Radial Shaft: 0.02Max. (450g-load)
• การเล่นแกน: 0.08Max. (450g-load)
• แรงรัศมีสูงสุด: 28N (20mm จากแฟลนจ์)
• แรงแกนสูงสุด: 10N

2. Nema 11 มอเตอร์ขั้นรายละเอียดไฟฟ้า

รถขนยนต์ stepper ที่ตรงกันJK0220


3.มอเตอร์สเตปเปอร์ความเร็วสูงขนาด: (หน่วย = มม.)

ข้อดี

• ราคาต่ําสําหรับการควบคุม
• ทอร์คสูงในการเริ่มต้นและความเร็วต่ํา
• ความแข็งแรง
• ความเรียบง่ายของการสร้าง
• สามารถทํางานในระบบควบคุมวงจรเปิด
• การบํารุงรักษาน้อย
• มีโอกาสลดลงหรือลื่นลงน้อยกว่า
• จะทํางานในสิ่งแวดล้อมใด ๆ
• สามารถใช้ในหุ่นยนต์ได้ในขนาดใหญ่
• ความน่าเชื่อถือสูง
• มุมหมุนของเครื่องยนต์สัดส่วนกับแรงขับเคลื่อน
• เครื่องยนต์มีทอร์คเต็มในขณะหยุด (ถ้าการลวดกําลัง)
• การตั้งตําแหน่งที่แม่นยําและการซ้ําการเคลื่อนไหว เนื่องจากมอเตอร์สเตปเปอร์ที่ดีมีความแม่นยํา 3 ٪ ของขั้นตอนและความผิดพลาดนี้ไม่สะสมจากขั้นตอนหนึ่งไปสู่ขั้นตอนต่อไป
• การตอบสนองที่ดีต่อการเริ่มต้น / หยุด / ย้อนหลัง
• น่าเชื่อถือมาก เนื่องจากไม่มีแปรงสัมผัสในมอเตอร์ ดังนั้นอายุการใช้งานของมอเตอร์ก็เพียงแต่ขึ้นอยู่กับอายุการใช้งานของหมุน
• การตอบสนองของมอเตอร์ต่ออัมพฤกษ์ข้อมูลดิจิทัล ให้การควบคุมแบบเปิดวงจร ทําให้การควบคุมมอเตอร์ง่ายและไม่แพง
• มันเป็นไปได้ที่จะบรรลุการหมุนสynchronous ความเร็วต่ํามากด้วยภาระที่เชื่อมต่อโดยตรงกับ shaft.
• สามารถทําความเข้าใจความเร็วในการหมุนได้มากมาย เนื่องจากความเร็วนั้นสัดส่วนกับความถี่ของแรงผลักเข้า

การใช้งาน

มอเตอร์สเตปเปอร์ที่ควบคุมโดยคอมพิวเตอร์ เป็นระบบควบคุมการเคลื่อนไหวพวกเขามักถูกควบคุมด้วยดิจิตอลเป็นส่วนหนึ่งของระบบวงจรเปิดสําหรับใช้ในการถือหรือการวางตําแหน่ง.

ในสาขาเลเซอร์และออทติกส์ พวกมันถูกใช้บ่อยในอุปกรณ์ตั้งตําแหน่งแม่นยํา เช่น เครื่องขับเคลื่อนเส้นตรง, ระยะเส้นตรง, ระยะหมุน, โกนิโอเมตร, และเครื่องติดกระจกการใช้อื่น ๆ ในเครื่องจักรบรรจุ, และการตั้งตําแหน่งของระดับผู้ขับเคลื่อนวาล์วสําหรับระบบควบคุมของสารเหลว

ในทางพาณิชย์ มอเตอร์สเตปเปอร์ถูกใช้ในไดรฟ์ฟล็อปปี้ดิสก์, แผ่นสแกน flatbed, เครื่องพิมพ์คอมพิวเตอร์, แผนผัง, สล็อตแมชชีน, แผ่นสแกนภาพ, ไดรฟ์คอมแพคต์ดิสก์, ไฟสว่างฉลาด, เลนส์กล้อง,เครื่อง CNC และล่าสุดในเครื่องพิมพ์ 3 มิติ
