| สถานที่กำเนิด: | มณฑลเจียงซู ประเทศจีน (แผ่นดินใหญ่) |
| ชื่อแบรนด์: | Jkongmotor |
| ได้รับการรับรอง: | CE, ROHS,ISO9001,REACH |
| หมายเลขรุ่น: | JK86BLS71-24 |
| จำนวนสั่งซื้อขั้นต่ำ: | 10 ชิ้น |
|---|---|
| ราคา: | US$58-$88.00 |
| รายละเอียดการบรรจุ: | <i>with export carton .</i> <b>ด้วยกล่องส่งออก</b> <i>big quantity with pallet</i> <b>ปริมาณมากพร้อม |
| เวลาการส่งมอบ: | สำหรับตัวอย่าง 7-15 วัน / สำหรับชุด 15-25days |
| เงื่อนไขการชำระเงิน: | T / T, เพย์พาล, Western Union, L / C |
| สามารถในการผลิต: | 100,000 ชิ้น / เดือน |
| ชื่อ: | Bldc Motors พร้อมบอร์ดควบคุม RS485 Controller | ถือแรงบิด: | 0.7 น |
|---|---|---|---|
| ความยาวลำตัว: | 84.5มม | จำนวนเฟส: | 3เฟส |
| จำนวนเสา: | 8 | พิกัดแรงดันไฟฟ้า: | 220V |
| ความเร็วสูงสุด: | 3000 รอบต่อนาที | กำลังไฟพิกัด: | 400W |
| ไดรเวอร์ที่ตรงกัน: | บอร์ดไดรเวอร์พร้อม RS485 | ปัจจุบัน: | 6.3ก |
| MOQ: | 10 ชิ้น | ||
| เน้น: | เครื่องยนต์ 400w Bldc,RS485 เครื่องควบคุม Bldc มอเตอร์,มอเตอร์สม่ําเสมอ 220V |
||
220V 3000Rpm 400w Bldc มอเตอร์พร้อมบอร์ดควบคุม RS485
JK86BLS71-24+ บอร์ดควบคุม RS485 การแยกความปลอดภัยแรงดันสูงและต่ำการควบคุมมอเตอร์ FOC แบบเวกเตอร์แบบไม่เหนี่ยวนำ, 400W 220VAC, กำลังสูงสุด 400w
1. ข้อกำหนดของมอเตอร์กระแสตรงไร้แปรงถ่าน:
ชื่อสินค้า: มอเตอร์กระแสตรงไร้แปรงถ่านจำนวนเฟส: 3 เฟส
จำนวนเสา: 4 เสา /8 เสา /10 เสา
แรงดันไฟฟ้า: 24v /36v /48v /310v
ความเร็วสูงสุด: 3000rpm /4000rpm /หรือกำหนดเอง
แรงบิดสูงสุด: กำหนดเองได้
จัดอันดับปัจจุบัน: กำหนดเอง
กำลังไฟ: 23w~2500W
| แบบอย่าง | JK86BLS71-24 |
| แรงดันไฟฟ้า | 220V |
| แรงบิด | 0.7 นิวตันเมตร |
| ความเร็ว | 3,000 รอบต่อนาที |
| ปัจจุบัน | 6.3เอ |
| พลัง | 400w |
| ความยาวลำตัว | 84.5มม |
| พิมพ์ | มอเตอร์ bldc พร้อมเซนเซอร์ฮอลล์ |
โปรดทราบ: ยอมรับการปรับแต่ง เช่น ตัวเข้ารหัส กระปุกเกียร์ต่างๆ เบรก หรือพารามิเตอร์อื่นๆ ที่ลูกค้าต้องการ
| ซีรี่ส์ผลิตภัณฑ์ | เสาหมายเลข | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | ความเร็วสูงสุด | แรงบิดสูงสุด | กำลังไฟพิกัด | ความยาวมอเตอร์ |
| มอเตอร์ BLDC ขนาด 42 มม | 8 | 24v | 4000 รอบต่อนาที | 0.0625~0.25นิวตันเมตร | 26~105w | 41~100มม |
| มอเตอร์ BLDC ขนาด 57 มม | 4 | 36v | 4000 รอบต่อนาที | 0.055~0.44นิวตันเมตร | 23~184ว | 37~107มม |
| มอเตอร์ BLDC ขนาด 60 มม | 8 | 48v | 3000 รอบต่อนาที | 0.3~1.2นิวตันเมตร | 94~377วัตต์ | 78~120มม |
| มอเตอร์ BLDC ขนาด 80 มม | 4 | 48v | 3000 รอบต่อนาที | 0.35~1.4นิวตันเมตร | 110~440w | 78~138มม |
| มอเตอร์ BLDC ขนาด 86 มม | 8 | 48v | 3000 รอบต่อนาที | 0.35~2.1นิวตันเมตร | 110~660w | 71~138.5มม |
| มอเตอร์ BLDC ขนาด 110 มม | 8 | 310v | 3000 รอบต่อนาที | 1.65~6.6นิวตันเมตร | 518~2073w | 83~173มม |
| มอเตอร์ BLDC ขนาด 130 มม | 10 | 310v | 3000 รอบต่อนาที | 2.39~11.94นิวตันเมตร | 750~2500วัตต์ | 115~190มม |
| ข้างต้นเฉพาะสินค้าที่เป็นตัวแทนเท่านั้น สามารถผลิตสินค้าตามคำร้องขอพิเศษได้ตามความต้องการของลูกค้า | ||||||
มอร์เตอร์
2. ข้อกำหนดทางไฟฟ้าของมอเตอร์ bldc:
| แบบอย่าง | ||||||
| ข้อมูลจำเพาะ | หน่วย | JK86BLS58 | JK86BLS71 | JK86BLS84 | JK86BLS98 | JK86BLS125 |
| จำนวนเฟส | เฟส | 3 | ||||
| จำนวนเสา | เสา | 8 | ||||
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | กระแสตรง | 48 | ||||
| ความเร็วสูงสุด | รอบต่อนาที | 3000 | ||||
| แรงบิดสูงสุด | นิวตันเมตร | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
| จัดอันดับปัจจุบัน | แอมป์ | 3 | 6.3 | 9 | 11.5 | 18 |
| กำลังไฟพิกัด | ว | 110 | 220 | 330 | 440 | 660 |
| แรงบิดสูงสุด | นิวตันเมตร | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
| กระแสสูงสุด | แอมป์ | 9 | 19 | 27 | 35 | 54 |
| ย้อนกลับ EMF | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
| แรงบิดคงที่ | นิวตันเมตร/เอ | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
| ความเฉื่อยของโรเตอร์ | gc ตารางเมตร | 400 | 800 | 1200 | 1600 | 2400 |
| ความยาวลำตัว | มม | 71 | 84.5 | 98 | 115.5 | 138.5 |
| น้ำหนัก | กิโลกรัม | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
| เซนเซอร์ | ฮันนี่เวลล์ | |||||
| ชั้นฉนวน | บี | |||||
| ระดับการป้องกัน | IP30 | |||||
| อุณหภูมิในการจัดเก็บ | -25~+70℃ | |||||
| อุณหภูมิในการทำงาน | -15~+50℃ | |||||
| ความชื้นในการทำงาน | <= 85% ความชื้นสัมพัทธ์ | |||||
| สภาพแวดล้อมในการทำงาน | ไม่มีแสงแดดส่องถึงโดยตรง ก๊าซไม่กัดกร่อน ก๊าซไวไฟ ละอองน้ำมัน ไม่มีฝุ่น | |||||
| ระดับความสูง | 1,000 ม. หรือต่ำกว่า | |||||

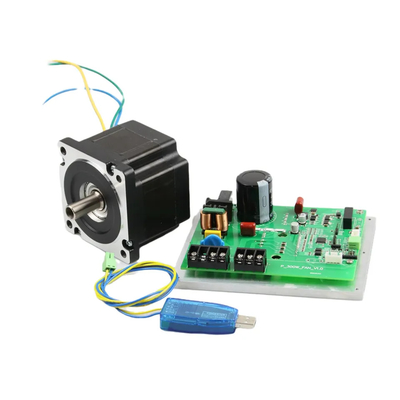

3. รูปภาพของ JK86BLS71-24 พร้อมบอร์ดไดรเวอร์ RS485 Controller :
4.ผลิตอุปกรณ์:
5.กระบวนการผลิต:
6. กำหนดเองของมอเตอร์ไฟฟ้าไร้แปรงถ่าน:
7.ข้อดีของมอเตอร์ bldc แบบสี่เหลี่ยม 4000 รอบต่อนาที:
ความเสถียรของความเร็ว
เซนเซอร์ฮอลล์เอฟเฟกต์ที่สร้างขึ้นในมอเตอร์ BLDC ตรวจจับการเปลี่ยนแปลงของขั้วจากขั้ว N ไปเป็นขั้ว S ขณะที่โรเตอร์หมุนอยู่ขึ้นอยู่กับเวลาระหว่างการเปลี่ยนแปลงสถานะ ความเร็วของโรเตอร์จะถูกกำหนดจากนั้นข้อมูลนี้จะถูกส่งไปยังวงจรขับเคลื่อนเพื่อปรับความเร็วของลำดับการสลับ
การทำงานด้วยความเร็วสูง
ระบบ DC แบบไร้แปรงถ่านให้แรงบิดคงที่ในช่วงความเร็วที่กว้าง ในขณะที่มอเตอร์ AC มักจะสูญเสียแรงบิดเมื่อความเร็วเพิ่มขึ้น
