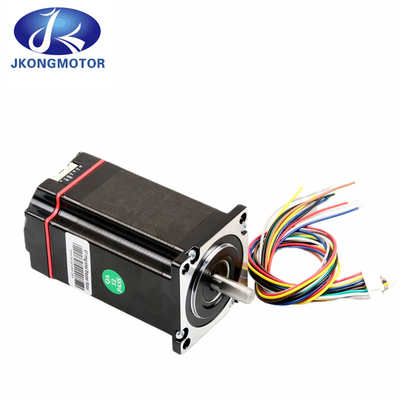

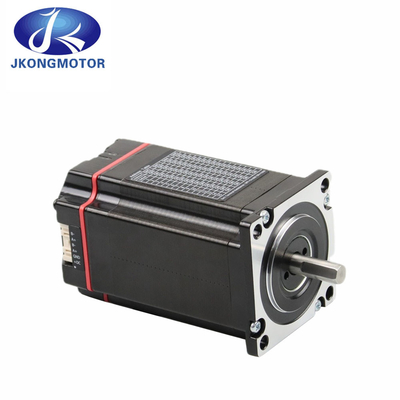

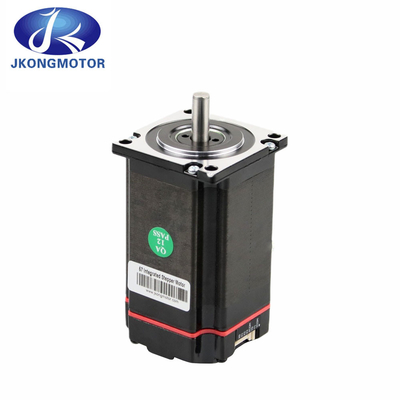

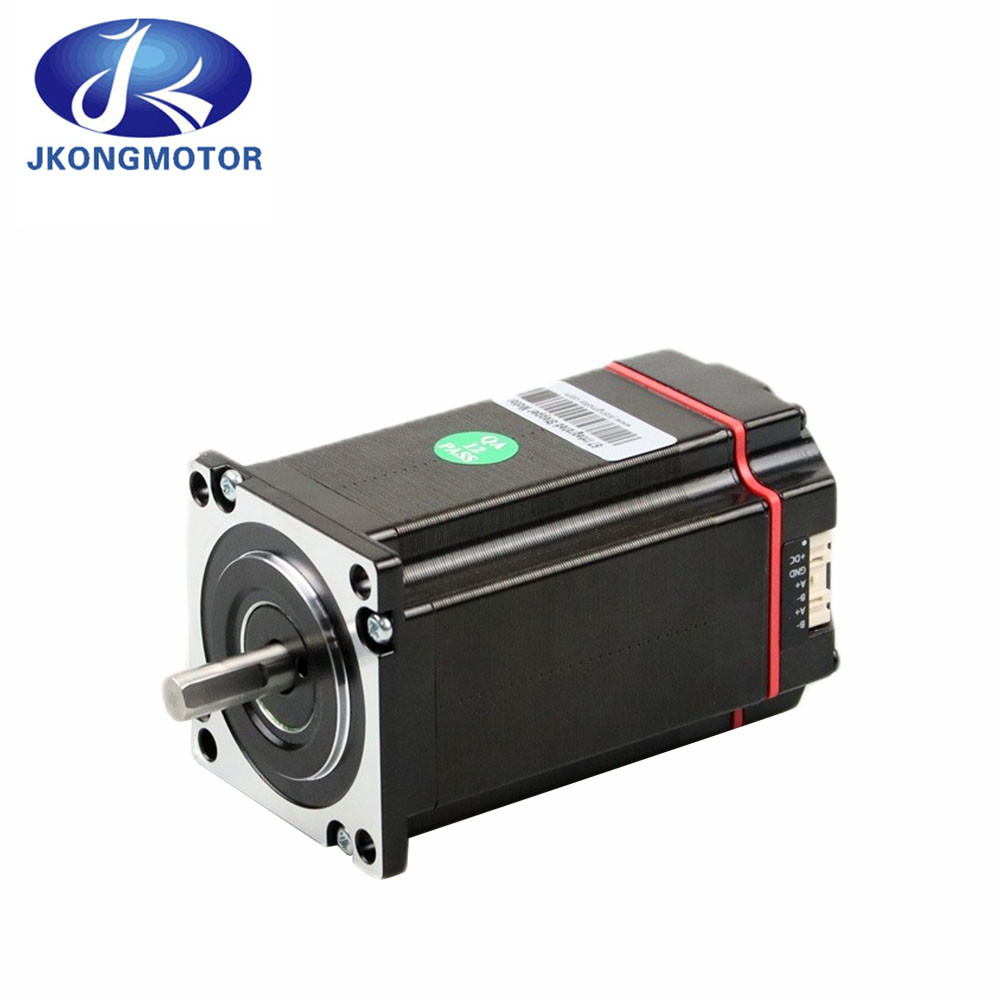

RS485 หรือ CANopen 1.2NM Nema 23 Integrated Stepper Motor พร้อม Encoder Driver 56 CANopen CiA402 หรือ MODBUS

RS485 หรือ CANopen 1.2NM Nema 23 Integrated Stepper Motor พร้อม Encoder Driver 56 CANopen CiA402 หรือ MODBUS

Integrated Stepper Motor เป็นระบบควบคุมการเคลื่อนไหวที่ประหยัดมาก เนื่องจากมีตัวควบคุมไมโครสเต็ปในตัวและอุปกรณ์อิเล็กทรอนิกส์สำหรับไดรเวอร์ที่รวมอยู่ในชุดประกอบซีรีส์ Integrated Stepper Motor ขจัดการคาดเดาจากสเต็ปเปอร์มอเตอร์และความเข้ากันได้ของไดรเวอร์ซีรีย์ ISM42 และ ISM57 นั้นยอดเยี่ยมสำหรับการใช้งานการเคลื่อนไหวอย่างง่ายไดรเวอร์ไมโครสเต็ปแบบไบโพลาร์มีความละเอียดตั้งแต่ 200-1600 ขั้น/รอบ และมีคุณสมบัติในการปิดการทำงานที่อุณหภูมิเกินและการลัดวงจรอินทิเกรตสเต็ปเปอร์มอเตอร์ ไดรเวอร์ และคอนโทรลเลอร์มีอยู่ใน NEMA ขนาด 17 และ 23 โดยมีพิกัดแรงบิดตั้งแต่ 31 ถึง 425 ออนซ์นิ้วสเต็ปเปอร์มอเตอร์ที่มีแรงบิดสูงใช้ในซีรีส์ Integrated Stepper Motor ที่มีมุมสเต็ป 1.8 องศาพร้อมความยาวของสแต็ค 1/2, 1, 2 หรือ 3 ซึ่งให้แรงบิดในการสตาร์ทและอินเตอร์เทียที่หลากหลายหากคุณต้องการแก้ไขขดลวดสเต็ปเปอร์มอเตอร์ การปรับเปลี่ยนเพลาและตัวเพิ่มเอ็นโค้ดเดอร์ก็พร้อมสำหรับการตรวจสอบตำแหน่งจากระยะไกล

อินทิเกรตสเต็ปเปอร์มอเตอร์รวมถึงไมโครสเต็ปไดร์เวอร์อิเล็กทรอนิกส์ในตัว ขจัดความจำเป็นในการเดินสายมอเตอร์และการเชื่อมต่อซีรีส์ 23MDSI ยังมีตัวสร้างดัชนี/ตัวควบคุมอย่างง่ายพร้อมการสื่อสาร RS485มีความยาวสแต็คให้เลือก 4 แบบ โดยให้แรงบิดตั้งแต่ 76 ถึง 425 ออนซ์ไดรเวอร์ไบโพลาร์ไมโครสเต็ปมีความละเอียดตั้งแต่ 200-1600 ขั้น/รอบ ให้การทำงานแบบหมุนที่ราบรื่นISM42 และ ISM57 Integrated Stepper Motor มีให้เลือกทั้งแบบเพลาเดียวหรือแบบสองเพลาพร้อมตัวเข้ารหัสที่เป็นอุปกรณ์เสริม

1. 57mm Hybrid Nema 23 Integrated Stepper Motor Genaral ข้อมูลจำเพาะ:

2,คุณสมบัติของไดรเวอร์คอนโทรลเลอร์สเต็ปเปอร์มอเตอร์ในตัว:

1): เทคโนโลยี DSP 32 บิตรุ่นใหม่

2): รองรับโปรโตคอล MODBUS-RTU มาตรฐาน

3): เทอร์มินัลฟังก์ชันอินพุต 4 ทาง เทอร์มินัลฟังก์ชันเอาต์พุต 2 ทาง

4): การสลายตัวของแรงบิดลดลงและความเร็วสามารถเข้าถึง 3000 รอบต่อนาที

5): เอาต์พุตสัญญาณเตือนในตัวสำหรับการตรวจสอบและควบคุมได้ง่าย

6): ปรับกระแสอย่างชาญฉลาด ลดการสั่นสะเทือน เสียงและความร้อน และเพิ่มประสิทธิภาพได้ถึง 35%

7): ช่วงแรงดันไฟฟ้า: DC24 ~ 50V

8): 16 ส่วนย่อยที่ปรับได้ ค่าเริ่มต้นคือ 1000pulse/r

9): ความเร็วสูงและความแข็งแกร่งที่ยอดเยี่ยม การผสมผสานที่สมบูรณ์แบบของเซอร์โวและสเต็ปเปอร์

10): ด้วยแรงดันไฟเกิน, แรงดันไฟเกิน, แรงดันไฟเกิน, กระแสไฟเกินและฟังก์ชั่นการป้องกันอื่น ๆ

11): การออกแบบบูรณาการกับมอเตอร์ขับเคลื่อนติดตั้งง่าย ใช้พื้นที่น้อยและเดินสายได้ง่าย

3,การประยุกต์ใช้มอเตอร์ไดรฟ์แบบบูรณาการ:

การพิมพ์, AOI, การยึดแผง, อุปกรณ์ถ่ายโอน ฯลฯ ในอุปกรณ์ที่เกี่ยวข้องกับ PCBอุปกรณ์ที่เกี่ยวข้องกับกล้อง เช่น กล้องและลายนิ้วมือเครื่องทำคริสตัลแข็ง, เครื่องเชื่อมลวด, เครื่องจ่าย, ตัวแยกลำแสง และเครื่องเทปบรรจุภัณฑ์ในบรรจุภัณฑ์

4 ข้อกำหนดทั่วไปของ nema 23สเต็ปเปอร์มอเตอร์แบบบูรณาการ:

5 ข้อมูลทางเทคนิค:

6 คำอธิบายเทอร์มินัล:

คำอธิบายเทอร์มินัล
เข็มหมุด	การทำงาน	บันทึก	แผนผังอินเทอร์เฟซ
PWR	ไฟแสดงสถานะเพาเวอร์	ไฟแสดงสถานะเปิดเครื่อง
ALM	สัญญาณเตือน	ตัวบ่งชี้การตกปลาปลุก
X0-X3	4 ขั้วอินพุต	ขั้วอินพุต/เอาต์พุต, แหล่งจ่ายไฟสัญญาณ 24V, รองรับโหมดการเดินสาย NPN และ PNP สองโหมด, รองรับการปรับเปลี่ยนซอฟต์แวร์ฟังก์ชั่นเทอร์มินัล
XCOM	อินพุตทั่วไป
Y0-Y1	2 ขั้วเอาท์พุท
YCOM	เอาต์พุตทั่วไป
ข-	อินเทอร์เฟซการสื่อสาร RS485 1	อินเทอร์เฟซการสื่อสาร RS485 2 ชุด ใช้สำหรับการเชื่อมต่อเข้าและออก อัตราบอดเริ่มต้นคือ 115200 รูปแบบข้อมูลคือ ข้อมูล 8 บิต ไม่มีตัวเลขตรวจสอบ บิตหยุด 1 บิต
A+
ข-	อินเทอร์เฟซการสื่อสาร RS485 2
A+
+DC	ขั้วบวกกำลังไฟฟ้าเข้า	DC24~50V
GND	ขั้วลบกำลังไฟฟ้าเข้า

7,อินพุต/เอาต์พุต:

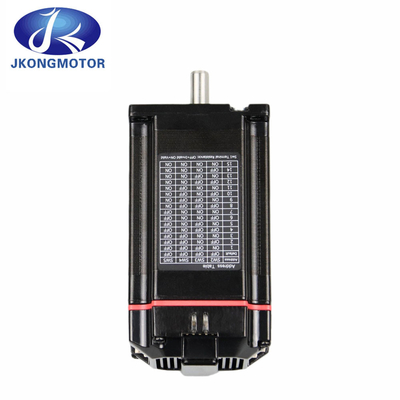

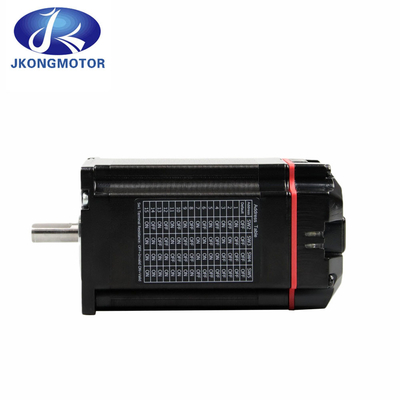

8, การตั้งค่าสวิตช์ DIP:

9, การตั้งค่าพอร์ตไฟ:

10, ปล่อยปลุก:

ปล่อยปลุก:
รหัสข้อผิดพลาด	ข้อมูลข้อผิดพลาด	ไฟเตือน ALM	กำลังรีเซ็ต
Err1: (0x01)	กระแสไฟเกินหรือไฟฟ้าลัดวงจรแบบเฟสต่อเฟส		ปิดเครื่องรีเซ็ต
Err2: (0x02)	แรงดันไฟสูงเกินไป		ล็อค/รีเซ็ตอัตโนมัติ
Err3: (0x03)	แรงดันไฟของแหล่งจ่ายไฟต่ำเกินไป		ล็อค/รีเซ็ตอัตโนมัติ
Err5: (0x05)	หมดความอดทน		ปิดเครื่องรีเซ็ต

11 ใช้สภาพแวดล้อม:

12, ขนาดผลิตภัณฑ์: (หน่วย = มม.)

13, การออกแบบที่กำหนดเอง:

หากมอเตอร์นี้ไม่ตรงกับคำขอของคุณโปรดอย่าลังเลที่จะติดต่อกับเรา เราสามารถปรับแต่งเพลา / ไขลาน / หน้าแปลนติดตั้ง / สายเคเบิล / ตัวเชื่อมต่อ / ตัวเข้ารหัส / เบรก / กระปุกเกียร์และอื่น ๆเราจะทำงานเคียงข้างคุณและทีมของคุณเพื่อออกแบบมอเตอร์ที่ตอบสนองความต้องการที่แม่นยำในการใช้งานของคุณวิศวกรรมและการสนับสนุนทั้งหมดดำเนินการภายในบริษัท

14, ประเภทเพลาที่กำหนดเอง:
