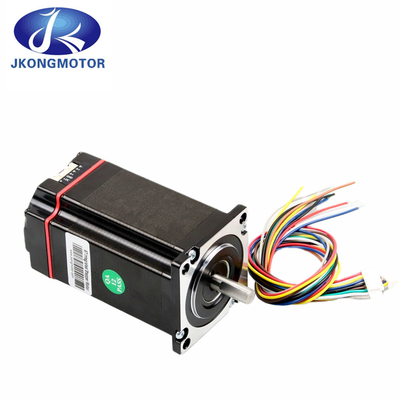

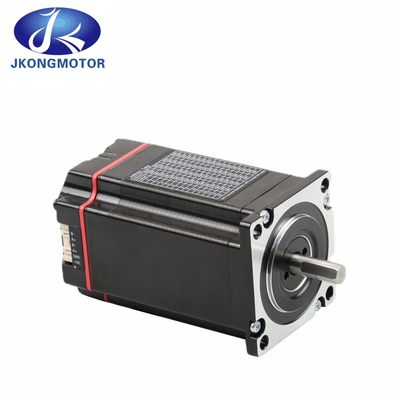

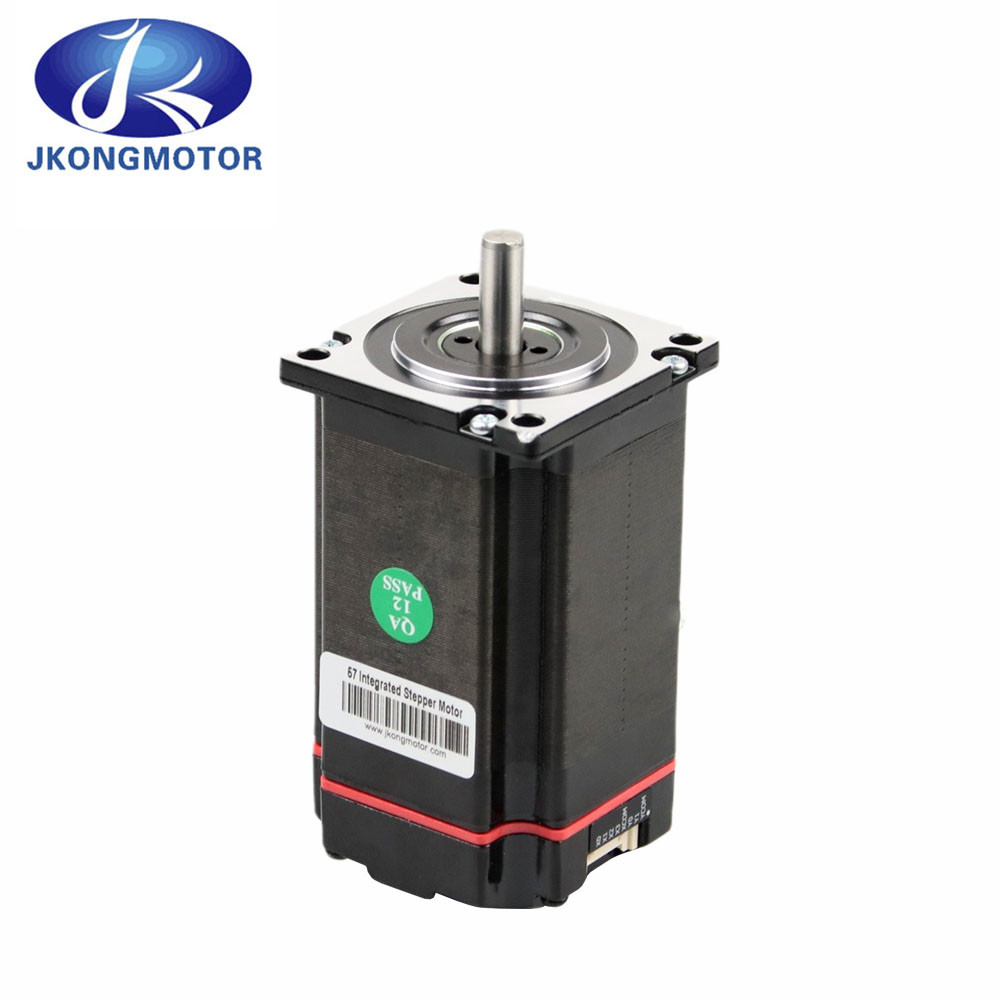

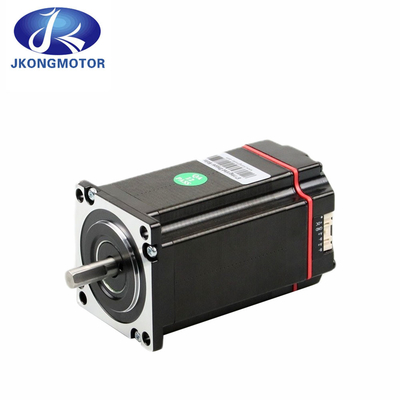

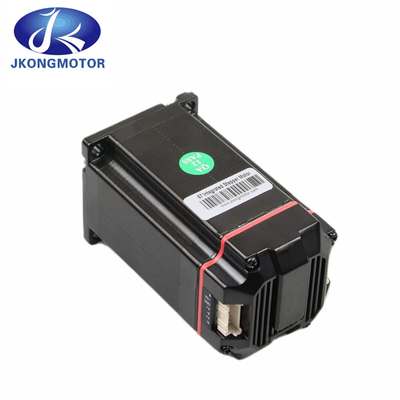

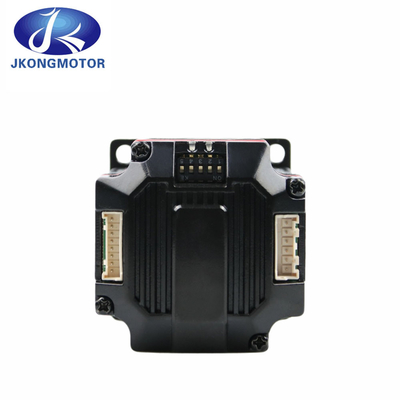

RS485 CANopen 1.2N.M/2.2N.M/3N.M Nema 23 Integrated Closed Loop Stepper Motor พร้อมไดร์เวอร์ 56/80 มม. CANopen CiA402

RS485 CANopen 1.2NM/2.2NM/3N.M Nema 23 Integrated Closed Loop Stepper Motor พร้อมไดร์เวอร์ 56/80 มม. CANopen CiA402

เทคโนโลยีการขับเคลื่อนและสเต็ปมอเตอร์ที่หลอมรวม STM ไว้ในอุปกรณ์เครื่องเดียว ช่วยประหยัดพื้นที่ การเดินสาย และค่าใช้จ่ายมากกว่าโซลูชันมอเตอร์และไดรฟ์ทั่วไปด้วยตัวควบคุม STM มีตัวเลือกการควบคุมที่มากขึ้นและฟังก์ชันการตรวจจับแผงลอยและการป้องกันแผงลอย

ISM57 Series Integrated Motor ของ JKONGMOTOR เป็นมอเตอร์ที่คุ้มค่า ประสิทธิภาพสูง พร้อมไดรฟ์ในตัว โดยใช้เทคโนโลยีการควบคุมกระแสไฟแบบดิจิทัลขั้นสูง และมีแรงบิดสูง เสียงต่ำ และการสั่นสะเทือนต่ำพารามิเตอร์การทำงานสามารถเลือกสวิตช์ได้

ISM Series Integrated Stepper Motors ของ JKONGMOTOR เป็นสเต็ปเปอร์มอเตอร์อเนกประสงค์ขนาดกะทัดรัดที่ตอบสนองทุกความต้องการสำหรับระบบสเต็ปเปอร์มอเตอร์ขนาดกะทัดรัดช่วงแรงอยู่ที่ 0.2 ถึง 25Nm ในขนาดหน้าแปลน NEMA 17(43 มม.) ถึง NEMA 43 (110 มม.) แนวคิดพื้นฐานในมอเตอร์ ISM คือการลดต้นทุนในการติดตั้ง แต่ยังสร้างส่วนประกอบที่มีการป้องกันสัญญาณรบกวนทางไฟฟ้าได้ดีกว่ามาก ซึ่งอาจเป็นปัญหาทั่วไปได้เมื่อใช้สายเคเบิลยาวระหว่างคอนโทรลเลอร์กับมอเตอร์สเต็ปเปอร์มอเตอร์ เซ็นเซอร์ฮอลล์ หรือเอ็นโค้ดเดอร์ และอุปกรณ์อิเล็กทรอนิกส์ได้รับการพัฒนาเป็นพิเศษโดย JKONGMOTOR เพื่อให้ประกอบกันเป็นหน่วยปิดซึ่งติดตั้งไดรเวอร์และตัวควบคุมกำลังภายในมอเตอร์ในส่วนปิด

1. 57mm Hybrid Nema 23 Integrated Stepper Motor Genaral ข้อมูลจำเพาะ:

2,คุณสมบัติของไดรเวอร์คอนโทรลเลอร์สเต็ปเปอร์มอเตอร์ในตัว:

1): เทคโนโลยี DSP 32 บิตรุ่นใหม่

2): รองรับโปรโตคอล MODBUS-RTU มาตรฐาน

3): เทอร์มินัลฟังก์ชันอินพุต 4 ทาง เทอร์มินัลฟังก์ชันเอาต์พุต 2 ทาง

4): การสลายตัวของแรงบิดลดลงและความเร็วสามารถเข้าถึง 3000 รอบต่อนาที

5): เอาต์พุตสัญญาณเตือนในตัวสำหรับการตรวจสอบและควบคุมได้ง่าย

6): ปรับกระแสอย่างชาญฉลาด ลดการสั่นสะเทือน เสียงและความร้อน และเพิ่มประสิทธิภาพได้ถึง 35%

7): ช่วงแรงดันไฟฟ้า: DC24 ~ 50V

8): 16 ส่วนย่อยที่ปรับได้ ค่าเริ่มต้นคือ 1000pulse/r

9): ความเร็วสูงและความแข็งแกร่งที่ยอดเยี่ยม การผสมผสานที่สมบูรณ์แบบของเซอร์โวและสเต็ปเปอร์

10): ด้วยแรงดันไฟเกิน, แรงดันไฟเกิน, แรงดันไฟเกิน, กระแสไฟเกินและฟังก์ชั่นการป้องกันอื่น ๆ

11): การออกแบบบูรณาการกับมอเตอร์ขับเคลื่อนติดตั้งง่าย ใช้พื้นที่น้อยและเดินสายได้ง่าย

3,การประยุกต์ใช้มอเตอร์ไดรฟ์แบบบูรณาการ:

การพิมพ์, AOI, การยึดแผง, อุปกรณ์ถ่ายโอน ฯลฯ ในอุปกรณ์ที่เกี่ยวข้องกับ PCBอุปกรณ์ที่เกี่ยวข้องกับกล้อง เช่น กล้องและลายนิ้วมือเครื่องทำคริสตัลแข็ง, เครื่องเชื่อมลวด, เครื่องจ่าย, ตัวแยกลำแสง และเครื่องเทปบรรจุภัณฑ์ในบรรจุภัณฑ์

4 ข้อกำหนดทั่วไปของ nema 23สเต็ปเปอร์มอเตอร์แบบบูรณาการ:

5 ข้อมูลทางเทคนิค:

6 คำอธิบายเทอร์มินัล:

คำอธิบายเทอร์มินัล
เข็มหมุด	การทำงาน	บันทึก	แผนผังอินเทอร์เฟซ
PWR	ไฟแสดงสถานะเพาเวอร์	ไฟแสดงสถานะเปิดเครื่อง
ALM	สัญญาณเตือน	ตัวบ่งชี้การตกปลาปลุก
X0-X3	4 ขั้วอินพุต	ขั้วอินพุต/เอาต์พุต, แหล่งจ่ายไฟสัญญาณ 24V, รองรับโหมดการเดินสาย NPN และ PNP สองโหมด, รองรับการปรับเปลี่ยนซอฟต์แวร์ฟังก์ชั่นเทอร์มินัล
XCOM	อินพุตทั่วไป
Y0-Y1	2 ขั้วเอาท์พุท
YCOM	เอาต์พุตทั่วไป
ข-	อินเทอร์เฟซการสื่อสาร RS485 1	อินเทอร์เฟซการสื่อสาร RS485 2 ชุด ใช้สำหรับการเชื่อมต่อเข้าและออก อัตราบอดเริ่มต้นคือ 115200 รูปแบบข้อมูลคือ ข้อมูล 8 บิต ไม่มีตัวเลขตรวจสอบ บิตหยุด 1 บิต
A+
ข-	อินเทอร์เฟซการสื่อสาร RS485 2
A+
+DC	ขั้วบวกกำลังไฟฟ้าเข้า	DC24~50V
GND	ขั้วลบกำลังไฟฟ้าเข้า

7,อินพุต/เอาต์พุต:

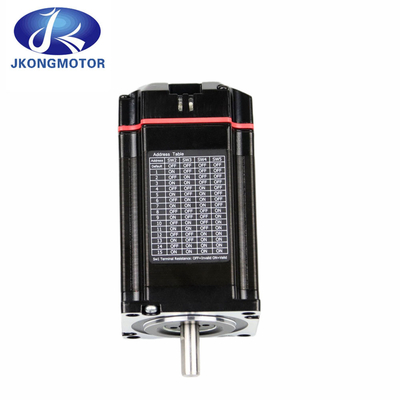

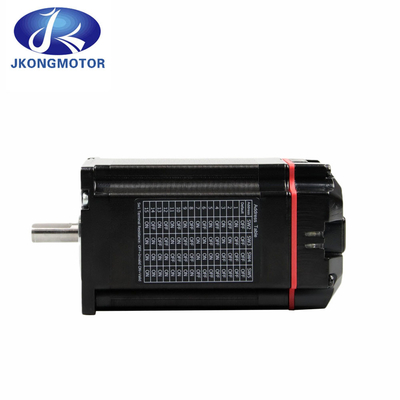

8, การตั้งค่าสวิตช์ DIP:

9, การตั้งค่าพอร์ตไฟ:

10, ปล่อยปลุก:

ปล่อยปลุก:
รหัสข้อผิดพลาด	ข้อมูลข้อผิดพลาด	ไฟเตือน ALM	กำลังรีเซ็ต
Err1: (0x01)	กระแสไฟเกินหรือไฟฟ้าลัดวงจรแบบเฟสต่อเฟส		ปิดเครื่องรีเซ็ต
Err2: (0x02)	แรงดันไฟสูงเกินไป		ล็อค/รีเซ็ตอัตโนมัติ
Err3: (0x03)	แรงดันไฟของแหล่งจ่ายไฟต่ำเกินไป		ล็อค/รีเซ็ตอัตโนมัติ
Err5: (0x05)	หมดความอดทน		ปิดเครื่องรีเซ็ต

11 ใช้สภาพแวดล้อม:

12, ขนาดผลิตภัณฑ์: (หน่วย = มม.)

13, การออกแบบที่กำหนดเอง:

หากมอเตอร์นี้ไม่ตรงกับคำขอของคุณโปรดอย่าลังเลที่จะติดต่อกับเรา เราสามารถปรับแต่งเพลา / ไขลาน / หน้าแปลนติดตั้ง / สายเคเบิล / ตัวเชื่อมต่อ / ตัวเข้ารหัส / เบรก / กระปุกเกียร์และอื่น ๆเราจะทำงานเคียงข้างคุณและทีมของคุณเพื่อออกแบบมอเตอร์ที่ตอบสนองความต้องการที่แม่นยำในการใช้งานของคุณวิศวกรรมและการสนับสนุนทั้งหมดดำเนินการภายในบริษัท

14, ประเภทเพลาที่กำหนดเอง:
