| สถานที่กำเนิด: | มณฑลเจียงซู ประเทศจีน (แผ่นดินใหญ่) |
| ชื่อแบรนด์: | Jkongmotor |
| ได้รับการรับรอง: | CE, ROHS,ISO9001 |
| หมายเลขรุ่น: | JK60BLS02 |
| จำนวนสั่งซื้อขั้นต่ำ: | 3-10PCS |
|---|---|
| ราคา: | US$37.5~US$40.8 |
| รายละเอียดการบรรจุ: | <i>with export carton .</i> <b>ด้วยกล่องส่งออก</b> <i>big quantity with pallet</i> <b>ปริมาณมากด้วยพ |
| เวลาการส่งมอบ: | สำหรับตัวอย่าง 7-15 วัน / สำหรับชุด 15-25 วัน |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, Western Union, L/C |
| สามารถในการผลิต: | 100000 ชิ้น / เดือน |
| ชื่อ: | มอเตอร์ 60 มม. | ถือแรงบิด: | 0.6Nm |
|---|---|---|---|
| ความยาวมอเตอร์: | 99mm | จำนวนเฟส: | 3เฟส |
| จำนวนเสา: | 8 | จัดอันดับแรงดันไฟฟ้า: | 48V |
| จัดอันดับความเร็ว: | 3000RPM | กำลังไฟพิกัด: | 188W |
| จับคู่ไดรเวอร์: | JKBLD300 | ระดับการป้องกัน: | IP30 |
| MOQ: | 10 ชิ้น | ||
| เน้น: | มอเตอร์ไฟฟ้ากระแสตรงไร้แปรงถ่าน 3000 รอบต่อนาที,มอเตอร์ไฟฟ้ากระแสตรงไร้แปรงถ่าน 188 วัตต์,มอเตอร์ Bldc 48 โวลต์ |
||

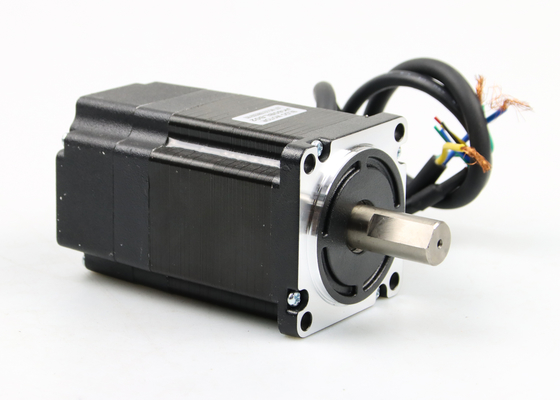

60BLS02 bldc motor ผู้ผลิต 48v 188w 3000rpm Brushless Electric DC Motor
| ชุดผลิตภัณฑ์ | เสาหมายเลข | จัดอันดับแรงดันไฟฟ้า | จัดอันดับความเร็ว | พิกัดแรงบิด | กำลังไฟพิกัด | ความยาวมอเตอร์ |
| มอเตอร์ BLDC 42 มม. | 8 | 24v | 4000rpm | 0.0625~0.25Nm | 26~105w | 41~100mm |
| มอเตอร์ BLDC 57 มม. | 4 | 36v | 4000rpm | 0.055~0.44Nm | 23~184w | 37~107mm |
| มอเตอร์ BLDC 60 มม. | 8 | 48v | 3000rpm | 0.3~1.2Nm | 94~377w | 78~120mm |
| มอเตอร์ BLDC 80 มม. | 4 | 48v | 3000rpm | 0.35~1.4Nm | 110~440w | 78~138mm |
| มอเตอร์ BLDC 86 มม. | 8 | 48v | 3000rpm | 0.35~2.1Nm | 110~660w | 71~138.5mm |
| มอเตอร์ BLDC 110 มม. | 8 | 310v | 3000rpm | 1.65~6.6Nm | 518~2073w | 83~173mm |
| มอเตอร์ BLDC 130 มม. | 10 | 310v | 3000rpm | 2.39~11.94Nm | 750~2500w | 115~190mm |
| ด้านบนสำหรับผลิตภัณฑ์ตัวแทนเท่านั้น ผลิตภัณฑ์ของคำขอพิเศษสามารถทำตามคำขอของลูกค้า | ||||||
1. ข้อกำหนดของมอเตอร์กระแสตรงแบบไม่มีแปรงขนาด 60 มม.:
ตัวเลือกเสริม: ไดรเวอร์อิเล็กทรอนิกส์ ตัวเข้ารหัส และหัวเกียร์ ตลอดจนตัวแก้ไขเอฟเฟกต์ฮอลล์และฟีดแบ็คแบบไร้เซ็นเซอร์
เราสามารถออกแบบแรงดันและเพลาพิเศษเป็นต้น
motores paso pas
2. ข้อกำหนดทางไฟฟ้าของมอเตอร์ bldc:
| แบบอย่าง | |||||
| ข้อมูลจำเพาะ | หน่วย | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| จำนวนเฟส | เฟส | 3 | |||
| เบอร์ของเสา | เสา | 8 | |||
| จัดอันดับแรงดันไฟฟ้า | VDC | 48 | |||
| จัดอันดับความเร็ว | รอบต่อนาที | 3000 | |||
| พิกัดแรงบิด | นม | 0.3 | 0.6 | 0.9 | 1.2 |
| จัดอันดับปัจจุบัน | แอมป์ | 2.8 | 5.2 | 7.5 | 9.5 |
| กำลังไฟพิกัด | W | 94 | 188 | 283 | 377 |
| แรงบิดสูงสุด | นม | 0.9 | 1.8 | 2.7 | 3.6 |
| กระแสสูงสุด | แอมป์ | 8.4 | 15.6 | 22.5 | 28.5 |
| กลับ EMF | วี/รอบต่อนาที | 12.1 | 12.6 | 12.4 | 13.3 |
| ค่าคงที่แรงบิด | Nm/A | 0.116 | 0.12 | 0.118 | 0.127 |
| ความเฉื่อยของโรเตอร์ | Kg.c㎡ | 0.24 | 0.48 | 0.72 | 0.96 |
| ความยาวลำตัว | mm | 78 | 99 | 120 | 141 |
| น้ำหนัก | กิโลกรัม | 0.85 | 1.25 | 1.65 | 2.05 |
| เซนเซอร์ | ฮันนี่เวลล์ | ||||
| ชั้นฉนวน | บี | ||||
| ระดับการป้องกัน | IP30 | ||||
| อุณหภูมิในการจัดเก็บ | -25～+70℃ | ||||
| อุณหภูมิในการทำงาน | -15～+50℃ | ||||
| ความชื้นในการทำงาน | <= 85% RH | ||||
| สภาพแวดล้อมในการทำงาน | ไม่มีแสงแดดส่องถึงโดยตรง ก๊าซไม่กัดกร่อน ก๊าซไวไฟ ละอองน้ำมัน ไม่มีฝุ่น | ||||
| ระดับความสูง | 1,000 เมตรหรือต่ำกว่า | ||||
| JKBLD120 JKBLD300 ไดรเวอร์มอเตอร์ DC แบบไม่มีแปรง | ||
|
อุณหภูมิแวดล้อม |
JKBLD120 | JKBLD300 |
| -10℃~ 50℃ | -10℃~ 50℃ | |
| แรงดันไฟฟ้าขาเข้า | +12V~ +30V | +18V~ +50V |
|
กระแสไฟขาออก |
8A~30A | 15A~35A |
| ความเร็วมอเตอร์ที่เหมาะสม | 0 ~ 20000 รอบต่อนาที | 0 ~ 20000 รอบต่อนาที |
| ฮอลล์เซนเซอร์แรงดัน | 4.5V~ 6.5V | 4.5V~ 5.5V |
| โพเทนชิออมิเตอร์ภายนอก | 10KΩ | 10KΩ |
| สนับสนุนมอเตอร์ | มอเตอร์กระแสตรงไร้แปรงถ่านน้อยกว่า 120w | มอเตอร์กระแสตรงไร้แปรงถ่านน้อยกว่า 300w |
| JKBLD120ไดรเวอร์ DC แบบไม่มีแปรงเหมาะสำหรับกำลังคลื่นไซน์สามเฟสต่อไปนี้คือการควบคุมความเร็วมอเตอร์แบบไม่มีแปรงถ่าน 120W สามารถให้การควบคุมโพเทนชิออมิเตอร์ภายนอก การควบคุมแรงดันไฟฟ้าแอนะล็อกภายนอก การควบคุมความเร็ว PWM ของ PC (เช่น PLC, SCM) และฟังก์ชันอื่นๆในขณะเดียวกัน ไดรฟ์ก็มีแรงบิดในการสตาร์ทที่มาก การสตาร์ทและเบรกอย่างรวดเร็ว และสวิตช์แบบบวกและลบ การผสมผสานระหว่างการควบคุมแบบแมนนวลและแบบอัตโนมัติ | ||
| JKBLD300ไดรเวอร์ dc แบบไม่มีแปรงเหมาะสำหรับกำลังคลื่นไซน์ 3 เฟสต่อไปนี้และการควบคุมความเร็วมอเตอร์ DC แบบไม่มีแปรงขนาด 48VDC 300W สามารถให้การควบคุมโพเทนชิออมิเตอร์ภายนอก การควบคุมแรงดันไฟฟ้าแอนะล็อกภายนอก การควบคุมความเร็ว PWM ของ PC (เช่น PLC, SCM) และฟังก์ชันอื่นๆในขณะเดียวกัน ไดรฟ์ก็มีแรงบิดในการสตาร์ทที่มาก การสตาร์ทและเบรกอย่างรวดเร็ว และสวิตช์แบบบวกและลบ การผสมผสานระหว่างการควบคุมแบบแมนนวลและแบบอัตโนมัติ | ||
3. ไดรเวอร์ bldc ที่ตรงกัน: JKBLD120
4.ขนาดของมอเตอร์กระแสตรงแบบแปรงถ่าน:(หน่วย=มม.)
5.ผลิตอุปกรณ์:
6. กระบวนการผลิต:
7.กำหนดเองของมอเตอร์ไฟฟ้าแบบไม่มีแปรง:
8.ข้อดีของมอเตอร์สี่เหลี่ยมจัตุรัส 4000 รอบต่อนาที:
ความเสถียรของความเร็ว
เซ็นเซอร์ Hall-effect ที่สร้างขึ้นในมอเตอร์ BLDC จะตรวจจับการเปลี่ยนแปลงของขั้วจากขั้ว N เป็นขั้ว S ขณะที่โรเตอร์กำลังหมุนขึ้นอยู่กับเวลาระหว่างการเปลี่ยนแปลงสถานะ ความเร็วของโรเตอร์จะถูกกำหนดข้อมูลนี้จะถูกส่งไปยังวงจรไดรฟ์เพื่อปรับความเร็วของลำดับการสลับ
การทำงานด้วยความเร็วสูง
ระบบ DC แบบไม่มีแปรงและไม่มีแปรงให้แรงบิดแบบเรียบในช่วงความเร็วที่กว้าง ในขณะที่มอเตอร์ AC มักจะสูญเสียแรงบิดเมื่อความเร็วเพิ่มขึ้น
9.แอพพลิเคชั่นของมอเตอร์ dc แบบไม่มีแปรง 24v:
เราสามารถคาดหวังว่าจะได้เห็นมอเตอร์ BLDC ถูกนำไปใช้ในการใช้งานที่หลากหลายขึ้นในอนาคตตัวอย่างเช่น พวกมันอาจจะถูกใช้อย่างกว้างขวางเพื่อขับเคลื่อนหุ่นยนต์บริการ—หุ่นยนต์ขนาดเล็กที่ให้บริการในด้านอื่นนอกเหนือจากการผลิตบางคนอาจคิดว่าสเต็ปเปอร์มอเตอร์จะเหมาะสมกว่าในการใช้งานประเภทนี้ ซึ่งพัลส์สามารถใช้เพื่อควบคุมตำแหน่งได้อย่างแม่นยำแต่มอเตอร์ BLDC เหมาะกับการควบคุมแรงมากกว่าและด้วยสเต็ปเปอร์มอเตอร์ การยึดตำแหน่งของโครงสร้าง เช่น แขนหุ่นยนต์ จะต้องใช้กระแสไฟที่ค่อนข้างใหญ่และต่อเนื่องด้วยมอเตอร์ BLDC สิ่งที่จำเป็นต้องมีก็คือสัดส่วนกระแสกับแรงภายนอก—ทำให้มีการควบคุมที่ประหยัดพลังงานมากขึ้นมอเตอร์ BLDC อาจใช้แทนมอเตอร์กระแสตรงที่มีแปรงถ่านแบบธรรมดาในรถกอล์ฟและรถเข็นแบบเคลื่อนที่ได้นอกจากประสิทธิภาพที่ดีขึ้นแล้ว มอเตอร์ BLDC ยังให้การควบคุมที่แม่นยำยิ่งขึ้น ซึ่งสามารถยืดอายุการใช้งานแบตเตอรี่ได้อีก
