| สถานที่กำเนิด: | มณฑลเจียงซู ประเทศจีน (แผ่นดินใหญ่) |
| ชื่อแบรนด์: | Jkongmotor |
| ได้รับการรับรอง: | CE, ROHS,ISO9001 |
| หมายเลขรุ่น: | 42BLS02-600JSX16 |
| จำนวนสั่งซื้อขั้นต่ำ: | 3-10PCS |
|---|---|
| ราคา: | US$15.5~US$35.5 |
| รายละเอียดการบรรจุ: | <i>with export carton .</i> <b>ด้วยกล่องส่งออก</b> <i>big quantity with pallet</i> <b>ปริมาณมากด้วยพ |
| เวลาการส่งมอบ: | สำหรับตัวอย่าง 7-15 วัน / สำหรับชุด 15-25 วัน |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, Western Union, L/C |
| สามารถในการผลิต: | 100000 ชิ้น / เดือน |
| ชื่อ: | มอเตอร์ BLDC 42 มม. พร้อมกระปุก | จำนวนเฟส: | 3 เฟส |
|---|---|---|---|
| จำนวนเสา: | 8 | แรงดันไฟฟ้า: | 24V |
| ถือแรงบิด: | 0.125Nm | จัดอันดับความเร็ว: | 4000rpm |
| กำลังไฟพิกัด: | 52.5w | จัดอันดับปัจจุบัน: | 3.3A |
| ความยาวมอเตอร์: | 61mm | จับคู่ไดรเวอร์: | JKBLD70 |
| MOQ: | 10 ชิ้น | ||
| เน้น: | 4000rpm Worm Gear มอเตอร์ BLDC,52W Worm Gear BLDC มอเตอร์,52W สามเฟส bldc มอเตอร์ |
||

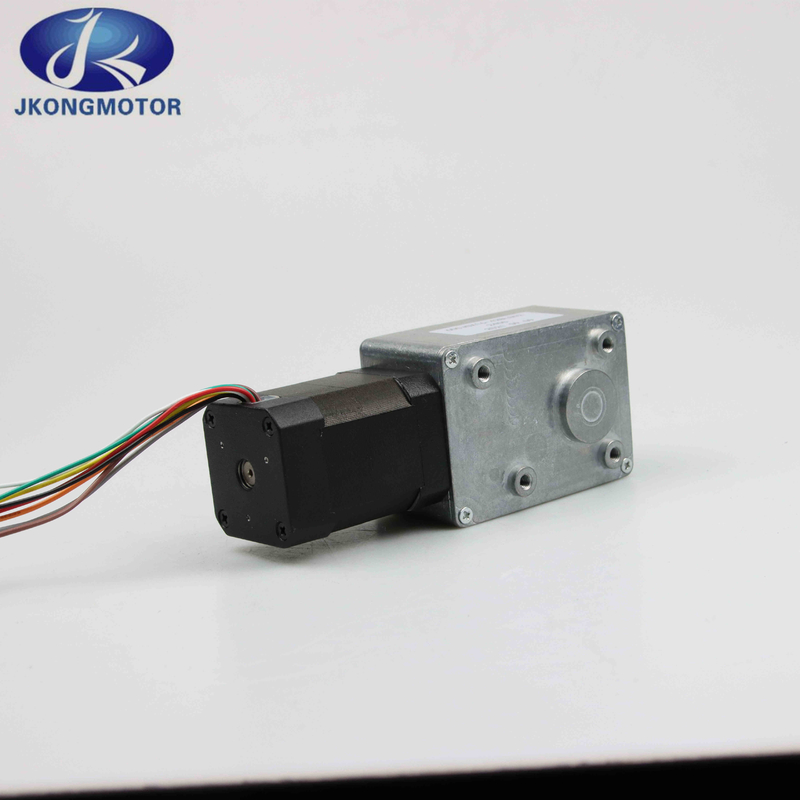

JK42BLS02 ประสิทธิภาพสูง 24V 52W 4000rpm Brushless DC Motor พร้อม Worm Gearbox
1. ข้อกำหนดทั่วไป ของมอเตอร์ bldc 42 มม.:
ชื่อสินค้า: มอเตอร์กระแสตรงไร้แปรงถ่าน
จำนวนเฟส: 3 เฟส
จำนวนเสา: 8 เสา
แรงดันไฟฟ้า: 24V
ความเร็วสูงสุด: 4000RPM
แรงบิดสูงสุด: 0.125Nm
จัดอันดับปัจจุบัน: 3.3A
กำลังไฟ: 52.5W
ความยาวลำตัว: 61mm
น้ำหนัก: 0.45KG
ด้วยตัวลดเกียร์หนอน 16:1 ความเร็วประมาณ 500 รอบต่อนาที แรงบิดประมาณ 1N.m.
ไดรเวอร์ที่ตรงกันคือ JKBLD70
motores paso pas
2. ข้อกำหนดทางไฟฟ้าของมอเตอร์กระแสตรงแบบไม่มีแปรง:
| แบบอย่าง | |||||
| ข้อมูลจำเพาะ | หน่วย | JK42BLS01 | JK42BLS02 | JK42BLS03 | JK42BLS04 |
| จำนวนเฟส | เฟส | 3 | |||
| จำนวนเสา | เสา | 8 | |||
| จัดอันดับแรงดันไฟฟ้า | VDC | 24 | |||
| จัดอันดับความเร็ว | รอบต่อนาที | 4000 | |||
| พิกัดแรงบิด | นม | 0.0625 | 0.125 | 0.185 | 0.25 |
| จัดอันดับปัจจุบัน | แอมป์ | 1.8 | 3.3 | 4.8 | 6.3 |
| กำลังไฟพิกัด | W | 26 | 52.5 | 77.5 | 105 |
| แรงบิดสูงสุด | นม | 0.19 | 0.38 | 0.56 | 0.75 |
| กระแสสูงสุด | แอมป์ | 5.4 | 10.6 | 15.5 | 20 |
| กลับ EMF | วี/รอบต่อนาที | 4.1 | 4.2 | 4.3 | 4.3 |
| ค่าคงที่แรงบิด | Nm/A | 0.039 | 0.04 | 0.041 | 0.041 |
| ความเฉื่อยของโรเตอร์ | gc㎡ | 24 | 48 | 72 | 96 |
| ความยาวลำตัว | mm | 41 | 61 | 81 | 100 |
| น้ำหนัก | กิโลกรัม | 0.3 | 0.45 | 0.65 | 0.8 |
| เซนเซอร์ | ฮันนี่เวลล์ | ||||
| ชั้นฉนวน | บี | ||||
| ระดับการป้องกัน | IP30 | ||||
| อุณหภูมิในการจัดเก็บ | -25～+70℃ | ||||
| อุณหภูมิในการทำงาน | -15～+50℃ | ||||
| ความชื้นในการทำงาน | 85% RH | ||||
| สภาพแวดล้อมในการทำงาน | กลางแจ้ง (ไม่โดนแสงแดดโดยตรง), ไม่มีก๊าซกัดกร่อน, ไม่มีก๊าซไวไฟ, ไม่มีละอองน้ำมัน, ไม่มีฝุ่น | ||||
| ระดับความสูง | 1,000 เมตรหรือน้อยกว่า | ||||
4.การวาดภาพของมอเตอร์ 24v bldc: (หน่วย=มม.)
5.ข้อดี ของมอเตอร์ bldc 4000rpm:
มอเตอร์ BLDC ที่มีขดลวดสามขดลวดบนสเตเตอร์จะมีสายไฟหกเส้น (สองเส้นต่อขดลวดแต่ละอัน) ที่ยื่นออกมาจากขดลวดเหล่านี้ในการใช้งานส่วนใหญ่ สายไฟสามเส้นจะเชื่อมต่อภายใน โดยสายไฟที่เหลืออีกสามเส้นจะยื่นออกมาจากตัวมอเตอร์การเดินสายไฟในกล่องมอเตอร์ BLDC นั้นซับซ้อนกว่าเพียงแค่การเชื่อมต่อขั้วบวกและขั้วลบของเซลล์พลังงานเราจะมาดูกันว่ามอเตอร์เหล่านี้ทำงานอย่างไรในเซสชั่นที่สองของซีรีส์นี้ด้านล่างนี้ เราสรุปโดยดูจากข้อดีของมอเตอร์ BLDC
6.แอพพลิเคชั่นของมอเตอร์แบบไม่มีแปรง:
เราสามารถคาดหวังว่าจะได้เห็นมอเตอร์ BLDC ถูกนำไปใช้ในการใช้งานที่หลากหลายขึ้นในอนาคตตัวอย่างเช่น พวกมันอาจจะถูกใช้อย่างกว้างขวางเพื่อขับเคลื่อนหุ่นยนต์บริการ—หุ่นยนต์ขนาดเล็กที่ให้บริการในด้านอื่นนอกเหนือจากการผลิตบางคนอาจคิดว่าสเต็ปเปอร์มอเตอร์จะเหมาะสมกว่าในการใช้งานประเภทนี้ ซึ่งพัลส์สามารถใช้เพื่อควบคุมตำแหน่งได้อย่างแม่นยำแต่มอเตอร์ BLDC เหมาะกับการควบคุมแรงมากกว่าและด้วยสเต็ปเปอร์มอเตอร์ การยึดตำแหน่งของโครงสร้าง เช่น แขนหุ่นยนต์ จะต้องใช้กระแสไฟที่ค่อนข้างใหญ่และต่อเนื่องด้วยมอเตอร์ BLDC สิ่งที่จำเป็นต้องมีก็คือสัดส่วนกระแสกับแรงภายนอก—ทำให้มีการควบคุมที่ประหยัดพลังงานมากขึ้นมอเตอร์ BLDC อาจใช้แทนมอเตอร์กระแสตรงที่มีแปรงถ่านแบบธรรมดาในรถกอล์ฟและรถเคลื่อนที่นอกจากประสิทธิภาพที่ดีขึ้นแล้ว มอเตอร์ BLDC ยังให้การควบคุมที่แม่นยำยิ่งขึ้น ซึ่งสามารถยืดอายุการใช้งานแบตเตอรี่ได้อีก
มอเตอร์ BLDC ยังเหมาะสำหรับโดรนอีกด้วยความสามารถในการให้การควบคุมที่แม่นยำทำให้เหมาะอย่างยิ่งสำหรับโดรนหลายใบพัด ซึ่งทัศนคติของโดรนถูกควบคุมโดยการควบคุมความเร็วในการหมุนของโรเตอร์แต่ละตัวอย่างแม่นยำ
7.กำหนดเองของมอเตอร์ไฟฟ้าแบบไม่มีแปรง:
