| สถานที่กำเนิด: | มณฑลเจียงซู ประเทศจีน (แผ่นดินใหญ่) |
| ชื่อแบรนด์: | Jkongmotor |
| ได้รับการรับรอง: | CE, ROHS,ISO9001 |
| หมายเลขรุ่น: | JK57BLF04-28 |
| จำนวนสั่งซื้อขั้นต่ำ: | 3-10PCS |
|---|---|
| ราคา: | US$32.4~US$46.8 |
| รายละเอียดการบรรจุ: | <i>with export carton .</i> <b>ด้วยกล่องส่งออก</b> <i>big quantity with pallet</i> <b>ปริมาณมากด้วยพ |
| เวลาการส่งมอบ: | สำหรับตัวอย่าง 7-15 วัน / สำหรับแบทช์ 15-25 วัน |
| เงื่อนไขการชำระเงิน: | T/T, เพย์พาล, Western Union, L/C |
| สามารถในการผลิต: | 100000 ชิ้น / เดือน |
| ชื่อ: | มอเตอร์ bldc 57 มม | ถือแรงบิด: | 0.48Nm |
|---|---|---|---|
| ความยาวมอเตอร์: | 107mm | จำนวนเฟส: | 3เฟส |
| จำนวนเสา: | 8 | แรงดันไฟฟ้า: | 48v |
| จัดอันดับความเร็ว: | 8000 รอบต่อนาที | จัดอันดับอำนาจ: | 400w |
| จับคู่ไดรเวอร์: | JKBLD480 | ระดับการป้องกัน: | IP30 |
| MOQ: | 10 ชิ้น | ||
| เน้น: | 48vdc NEMA 23 DCมอเตอร์,8000รอบต่อนาทีNEMA 23 DCมอเตอร์,NEMA 23เพลาคู่dc motor |
||

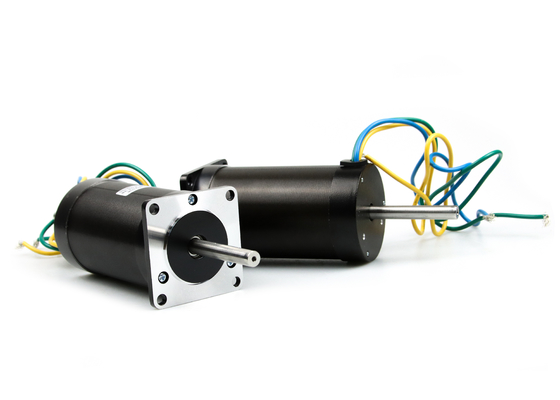

48vdc 400w 8000rpm 0.48Nm ความเร็วสูง 57mm Brushless DC Motor Double shaft
กำหนดเอง ของ มอเตอร์ไฟฟ้าแบบไม่มีแปรง:
1. ข้อกำหนดทางไฟฟ้าของมอเตอร์ bldc:
| แบบอย่าง | ||
| ข้อมูลจำเพาะ | หน่วย | JK57BLF04-28 |
| จำนวนเฟส | เฟส | 3 |
| จำนวนเสา | เสา | 8 |
| จัดอันดับแรงดันไฟฟ้า | VDC | 48 |
| จัดอันดับความเร็ว | รอบต่อนาที | 8000 |
| พิกัดแรงบิด | นม | 0.48 |
| ไม่มีกระแสโหลด | แอมป์ | 0.9 |
| ไม่มีความเร็วในการโหลด | รอบต่อนาที | 9500 |
| กำลังขับ | W | 400 |
| กลับ EMF | วี/รอบต่อนาที | 5.05 |
| ค่าคงที่แรงบิด | Nm/A | 0.048 |
| ชั้นฉนวน | NS | |
| แบบอย่าง | |||||
| ข้อมูลจำเพาะ | หน่วย | JK57BLF01 | JK57BLF02 | JK57BLF03 | JK57BLF04 |
| จำนวนเฟส | เฟส | 3 | |||
| จำนวนเสา | เสา | 4 | |||
| จัดอันดับแรงดันไฟฟ้า | VDC | 36 | |||
| จัดอันดับความเร็ว | รอบต่อนาที | 4000 | |||
| พิกัดแรงบิด | นม | 0.11 | 0.22 | 0.33 | 0.44 |
| จัดอันดับปัจจุบัน | แอมป์ | 2 | 3.6 | 5.3 | 6.8 |
| กำลังไฟพิกัด | W | 46 | 92 | 138 | 184 |
| แรงบิดสูงสุด | นม | 0.33 | 0.66 | 1 | 1.32 |
| กระแสสูงสุด | แอมป์ | 6.8 | 11.5 | 15.5 | 20.5 |
| กลับ EMF | วี/รอบต่อนาที | 7.7 | 7.4 | 7.3 | 7.1 |
| ค่าคงที่แรงบิด | Nm/A | 0.073 | 0.07 | 0.07 | 0.068 |
| ความเฉื่อยของโรเตอร์ | gc㎡ | 75 | 119 | 173 | 230 |
| ความยาวลำตัว | มม | 47 | 67 | 87 | 107 |
| น้ำหนัก | กิโลกรัม | 0.44 | 0.75 | 1 | 1.25 |
| เซนเซอร์ | ฮันนี่เวลล์ | ||||
| ชั้นฉนวน | NS | ||||
| ระดับการป้องกัน | IP30 | ||||
| อุณหภูมิในการจัดเก็บ | -25～+70℃ | ||||
| อุณหภูมิในการทำงาน | -15～+50℃ | ||||
| ความชื้นในการทำงาน | 85% RH | ||||
| สภาพแวดล้อมในการทำงาน | กลางแจ้ง (ไม่โดนแสงแดดโดยตรง), ไม่มีก๊าซกัดกร่อน, ไม่มีก๊าซไวไฟ, ไม่มีละอองน้ำมัน, ไม่มีฝุ่น | ||||
| ระดับความสูง | 1,000 เมตรหรือน้อยกว่า | ||||
2. ไดรเวอร์ bldc ที่ตรงกัน: JKBLD480
3.ขนาดของมอเตอร์กระแสตรงแบบแปรงถ่าน: (หน่วย=มม.)
4.ผลิตอุปกรณ์:
5.กระบวนการผลิต:
6..ข้อดี ของมอเตอร์สี่เหลี่ยมจัตุรัส 8000 รอบต่อนาที:
ความเสถียรของความเร็ว
เซนเซอร์ Hall-effect ที่สร้างขึ้นในมอเตอร์ BLDC จะตรวจจับการเปลี่ยนแปลงของขั้วจากขั้ว N เป็นขั้ว S ขณะที่โรเตอร์กำลังหมุนขึ้นอยู่กับเวลาระหว่างการเปลี่ยนแปลงสถานะ ความเร็วของโรเตอร์จะถูกกำหนดข้อมูลนี้จะถูกส่งไปยังวงจรไดรฟ์เพื่อปรับความเร็วของลำดับการสลับ
การทำงานด้วยความเร็วสูง
ระบบ DC แบบไม่มีแปรงและไม่มีแปรงให้แรงบิดแบบเรียบในช่วงความเร็วที่กว้าง ในขณะที่มอเตอร์ AC มักจะสูญเสียแรงบิดเมื่อความเร็วเพิ่มขึ้น
7.แอพพลิเคชั่นของมอเตอร์กระแสตรงแบบไม่มีแปรงถ่าน 48V:
เราสามารถคาดหวังว่าจะได้เห็นมอเตอร์ BLDC ถูกนำไปใช้ในการใช้งานที่หลากหลายขึ้นในอนาคตตัวอย่างเช่น พวกมันอาจจะถูกใช้อย่างกว้างขวางเพื่อขับเคลื่อนหุ่นยนต์บริการ—หุ่นยนต์ขนาดเล็กที่ให้บริการในด้านอื่นนอกเหนือจากการผลิตบางคนอาจคิดว่าสเต็ปเปอร์มอเตอร์จะเหมาะสมกว่าในการใช้งานประเภทนี้ ซึ่งพัลส์สามารถใช้เพื่อควบคุมตำแหน่งได้อย่างแม่นยำแต่มอเตอร์ BLDC เหมาะกับการควบคุมแรงมากกว่าและด้วยสเต็ปเปอร์มอเตอร์ การยึดตำแหน่งของโครงสร้าง เช่น แขนหุ่นยนต์ จะต้องใช้กระแสไฟที่ค่อนข้างใหญ่และต่อเนื่องด้วยมอเตอร์ BLDC สิ่งที่จำเป็นต้องมีก็คือสัดส่วนกระแสกับแรงภายนอก—ทำให้มีการควบคุมที่ประหยัดพลังงานมากขึ้นมอเตอร์ BLDC อาจใช้แทนมอเตอร์กระแสตรงที่มีแปรงถ่านแบบธรรมดาในรถกอล์ฟและรถเคลื่อนที่นอกจากประสิทธิภาพที่ดีขึ้นแล้ว มอเตอร์ BLDC ยังให้การควบคุมที่แม่นยำยิ่งขึ้น ซึ่งสามารถยืดอายุการใช้งานแบตเตอรี่ได้อีก
