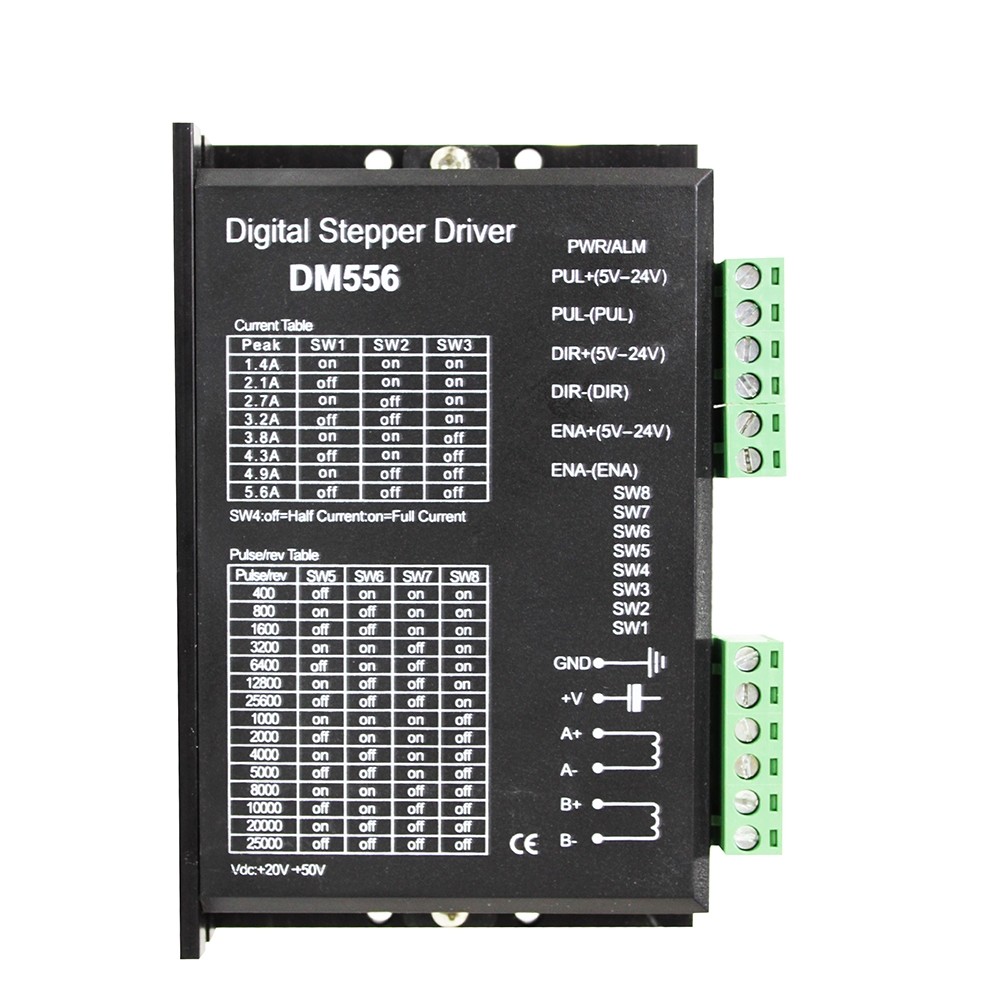

ROHS 50VDC Dm556 ไดร์เวอร์สเต็ปเปอร์มอเตอร์สำหรับ Nema24 Nema23

DM556 ROHS 20VDC-50VDC Nema 23 ตัวขับมอเตอร์แบบสเต็ป 5.6A การเคลื่อนไหวที่ราบรื่น

DM556 ช่วงแรงดันจ่ายไฟตั้งแต่ 20VDC ถึง 50VDC เหมาะสำหรับการขับสเต็ปปิ้งมอเตอร์ไฮบริด 2 เฟสแบบต่างๆ ที่มีกระแสไฟต่ำกว่า 5.6Aไมโครสเต็ปสามารถตั้งค่าได้ตั้งแต่ขั้นเต็มถึง 25600 ขั้น/รอบ และสามารถตั้งค่ากระแสไฟขาออกได้ตั้งแต่ 2.1A ถึง 5.6Aด้วยการลดกระแสไฟขณะเดินเบาอัตโนมัติ การทดสอบตัวเอง การป้องกันแรงดันไฟเกิน แรงดันไฟต่ำ และการป้องกันกระแสไฟเกิน

DM556 เป็นไดร์เวอร์สเต็ปเปอร์มอเตอร์แบบดิจิตอล 2 เฟสรุ่นใหม่ ซึ่งใช้โปรเซสเซอร์ DSP 32 บิต การผสมผสานของเทคโนโลยีป้องกันการสั่นพ้อง เสียงต่ำ ไมโครสเต็ป และเทคโนโลยีเพิ่มอุณหภูมิต่ำช่วยปรับปรุงประสิทธิภาพของสเต็ปเปอร์มอเตอร์อย่างมีนัยสำคัญ มีเสียงรบกวนต่ำ การสั่นสะเทือนเล็กน้อย อุณหภูมิที่เพิ่มขึ้นต่ำ และแรงบิดความเร็วสูงผู้ขับขี่ใช้เทคโนโลยี Adaptive PID แบบออนไลน์ โดยไม่ต้องปรับด้วยตนเอง พารามิเตอร์ที่เหมาะสมที่สุดสำหรับมอเตอร์ต่างๆ ต่างกัน และบรรลุประสิทธิภาพที่ดีที่สุด

 คุณสมบัติ:

• ประสิทธิภาพสูง ราคาถูก
• ไมโครสเต็ป
• การลดกระแสไฟขณะเดินเบาอัตโนมัติ
• สัญญาณแยกแสง I/O
• ความถี่ตอบสนองสูงสุด 200Kpps
• อุณหภูมิที่เพิ่มขึ้นต่ำ, การเคลื่อนไหวที่ราบรื่น
• เทคโนโลยี PID แบบปรับตัวออนไลน์

ข้อกำหนดทางไฟฟ้า:

การตั้งค่าปัจจุบัน:

หยุดนิ่งการตั้งค่าปัจจุบัน:

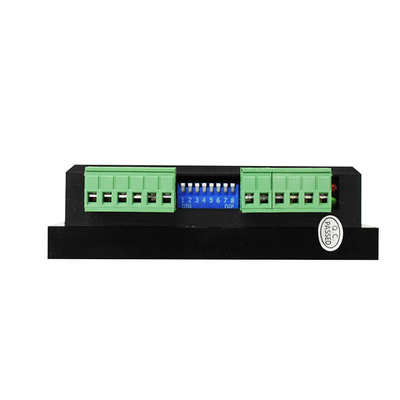

SW4 ใช้สำหรับการตั้งค่ากระแสไฟหยุดนิ่งOFF หมายความว่ากระแสหยุดนิ่งเป็นครึ่งหนึ่งของกระแสไดนามิกและ ON หมายความว่ากระแสหยุดนิ่งเหมือนกับกระแสไดนามิกที่เลือกโดยปกติ SW4 จะถูกตั้งค่าเป็นปิด เพื่อลดความร้อนของมอเตอร์และไดรเวอร์

ไมโคร-การตั้งค่าขั้นตอน:

ขั้วต่อสัญญาณควบคุม

ปัญหาและแนวทางแก้ไข:

การใช้งาน:

เหมาะสำหรับอุปกรณ์และเครื่องมือระบบอัตโนมัติขนาดใหญ่ที่หลากหลายตัวอย่างเช่น: เครื่องติดฉลาก, เครื่องตัด, เครื่องบรรจุภัณฑ์, พล็อตเตอร์, เครื่องแกะสลัก, เครื่องมือเครื่อง CNC และอื่น ๆมีประสิทธิภาพดีเสมอเมื่อใช้กับอุปกรณ์ที่ต้องการแรงสั่นสะเทือนต่ำ เสียงรบกวนต่ำ ความเที่ยงตรงสูง และความเร็วสูง
