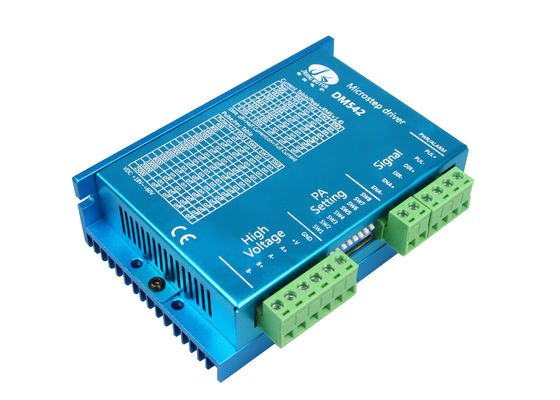

สองเฟส DC 20V 1A - 4.2A DM542 ตัวขับสเต็ปเปอร์พร้อมการสั่นสะเทือนต่ำ

โอทบทวน

DM542 เป็นไดร์เวอร์ดิจิตอลสเต็ปเปอร์ประสิทธิภาพสูงรุ่นใหม่ที่ใช้ DSP พร้อมอัลกอริธึมการควบคุมขั้นสูงมอเตอร์ที่ขับเคลื่อนด้วย DM542 สามารถทำงานโดยมีเสียงรบกวนน้อยกว่ามากและมีการสั่นสะเทือนน้อยกว่าไดรเวอร์อื่นๆ ในตลาดมากDM542 มีคุณสมบัติของเสียงรบกวนต่ำ ลดการสั่นสะเทือน และความร้อนต่ำลงแรงดันไฟฟ้าของ DM542 คือ DC 20V-50Vเหมาะสำหรับสเต็ปเปอร์มอเตอร์ไฮบริด 2 เฟสทั้งหมดที่มีกระแสไฟน้อยกว่า 4.20Aไมโครสเต็ป DM542 มี 15 ชนิดจำนวนขั้นตอนสูงสุดของ DM542 คือ 25600 ก้าว/รอบ (ไมโครสเต็ปคือ 1/128 )ช่วงปัจจุบันของมันคือ 1.0A-4.20A และกระแสไฟขาออกมี 8 แผงลอยDM542 มีฟังก์ชันป้องกันกระแสไฟเกิน แรงดันเกิน แรงดันไฟเกิน และกระแสเกินอัตโนมัติ

คตัวบ่งชี้ ommon ของตัวขับมอเตอร์สเต็ปเปอร์ 2 เฟส

สเต็ปเปอร์มอเตอร์และสเต็ปเปอร์ไดรฟ์คืออะไร?

สเต็ปเปอร์มอเตอร์เป็นมอเตอร์พิเศษที่ใช้สำหรับการควบคุมความเร็วและตำแหน่งที่แม่นยำเป็นพิเศษมันทำงานทีละขั้นตอนในมุมคงที่ (เรียกว่า "มุมขั้น") ดังนั้นจึงเรียกว่าสเต็ปเปอร์มอเตอร์ลักษณะของมันคือไม่มีข้อผิดพลาดสะสมโดยจะรับสัญญาณพัลส์ทั้งหมดจากคอนโทรลเลอร์ และมอเตอร์จะทำงานที่มุมคงที่ใต้ไดรฟ์ของไดรเวอร์ ดังนั้นจึงใช้กันอย่างแพร่หลายในการควบคุมลูปเปิดต่างๆ

ไดรเวอร์สเต็ปเปอร์เป็นเพาเวอร์แอมป์ที่สามารถทำให้สเต็ปเปอร์มอเตอร์ทำงานสามารถแปลงสัญญาณพัลส์ที่ส่งโดยคอนโทรลเลอร์เป็นสัญญาณไฟของสเต็ปเปอร์มอเตอร์ความเร็วของมอเตอร์เป็นสัดส่วนกับความถี่พัลส์ ดังนั้นจึงสามารถปรับความถี่พัลส์ควบคุมได้อย่างแม่นยำการวางตำแหน่งที่แม่นยำสามารถทำได้โดยการควบคุมจำนวนพัลส์

การแบ่งส่วนไดรเวอร์คืออะไร?ความสัมพันธ์ระหว่างความเร็วของสเต็ปปิ้งมอเตอร์และความถี่พัลส์คืออะไร?

เนื่องจากโครงสร้างเฉพาะของสเต็ปปิ้งมอเตอร์จึงมีเครื่องหมาย "มุมสเต็ปโดยธรรมชาติของมอเตอร์" เมื่อออกจากโรงงาน (เช่น 0.9°/1.8° แสดงว่ามุมการหมุนของแต่ละขั้นของครึ่งขั้นคือ 0.9° และของขั้นตอนทั้งหมดคือ 1.8°)

อย่างไรก็ตาม ในการควบคุมที่แม่นยำและในโอกาสต่างๆ มุมของขั้นตอนทั้งหมดนั้นใหญ่เกินไป ส่งผลต่อความแม่นยำในการควบคุม และการสั่นสะเทือนมากเกินไป จึงต้องดำเนินการหลายขั้นตอนเพื่อให้มอเตอร์ทำมุมขั้นตอนที่เป็นธรรมชาติ ซึ่งเรียกว่าไดรฟ์ส่วนย่อย อุปกรณ์อิเล็กทรอนิกส์ที่สามารถบรรลุฟังก์ชันนี้เรียกว่าไดรเวอร์ส่วนย่อย

การใช้งานของไดรเวอร์สเต็ปเปอร์มอเตอร์

สามารถใช้ได้กับอุปกรณ์และเครื่องมือระบบอัตโนมัติขนาดเล็กที่หลากหลาย เช่น เครื่องติดฉลาก เครื่องตัด เครื่องบรรจุ เครื่องวาดรูป เครื่องแกะสลัก เครื่อง CNC และอื่น ๆมีประสิทธิภาพดีเสมอเมื่อใช้ในอุปกรณ์ที่ต้องการการสั่นสะเทือนต่ำ เสียงรบกวนต่ำ ความเที่ยงตรงสูง และความเร็วสูง
