| สถานที่กำเนิด: | มณฑลเจียงซูจีน (แผ่นดินใหญ่) |
| ชื่อแบรนด์: | Jkongmotor |
| ได้รับการรับรอง: | CE, ROHS,ISO9001 |
| หมายเลขรุ่น: | DM542 |
| จำนวนสั่งซื้อขั้นต่ำ: | 3-10PCS |
|---|---|
| ราคา: | US$15.8 ~ US$23.5 |
| รายละเอียดการบรรจุ: | <i>with export carton .</i> <b>ด้วยกล่องส่งออก</b> <i>big quantity with pallet</i> <b>ปริมาณขนาดใหญ่ |
| เวลาการส่งมอบ: | สำหรับตัวอย่าง 7-15 วัน / สำหรับชุด 15-25days |
| เงื่อนไขการชำระเงิน: | T / T, paypal, Wester N Union, L / C |
| สามารถในการผลิต: | 100000PCS / เดือน |
| ชื่อ: | ตัวควบคุมสเต็ปเปอร์มอเตอร์ | แรงดันไฟจ่าย: | 18VDC - 60VDC |
|---|---|---|---|
| หมุนเวียน: | 1A - 4.2A | น้ำหนัก: | 300 กรัม |
| ได้รับการรับรอง: | CE ROHS | จับคู่มอเตอร์: | สเต็ปปิ้งมอเตอร์ Nema17/23 |
| สี: | สีฟ้า | ได้รับการรับรอง: | CE, ROHS, ISO9001 |
| ข้อได้เปรียบ: | เสถียรภาพด้านความเร็วและการควบคุมที่สะดวก ไม่ต้องใช้คอมพิวเตอร์หรือเครื่องกำเนิดพัลส์เพื่อขับเคลื่อน | ขั้นต่ำ: | 3 ชิ้น |
| แสงสูง: | DM542 stepper motor controller,DM542 stepper motor driver,ดิจิตอล nema 17 driver |
||

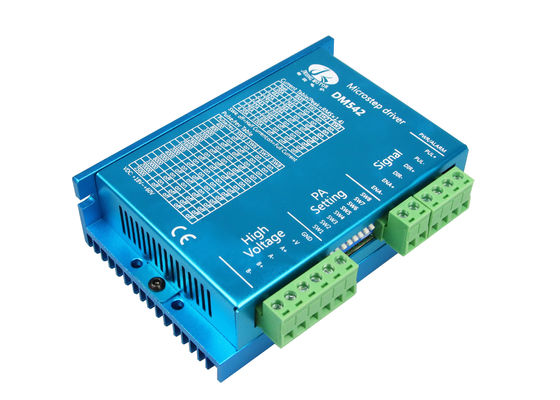

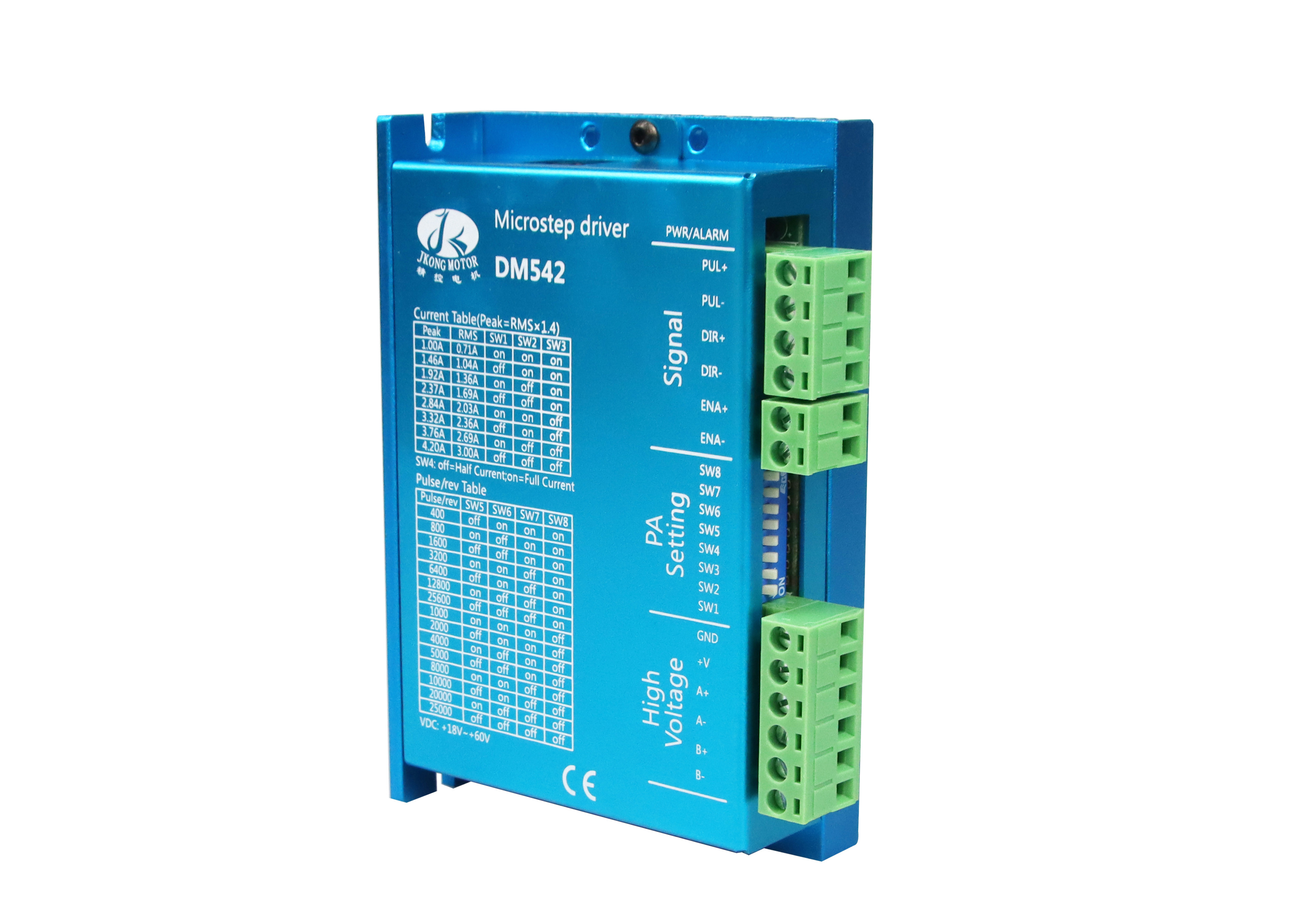

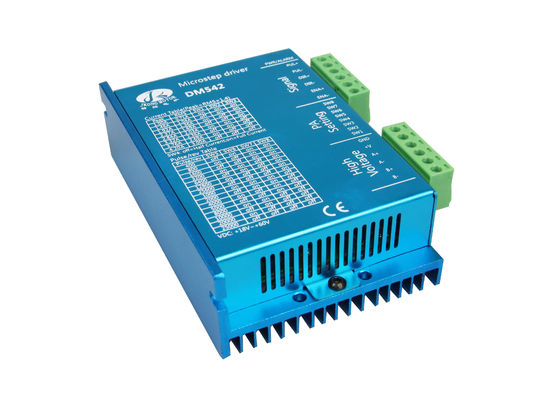

DM542 สเต็ปไดรฟ์ดิจิตอล 18V ~ 60VDC Nema17/23 ตัวควบคุมมอเตอร์สเต็ป
ภาพรวม:
การเชื่อมต่อระหว่างตัวขับและสเต็ปปิ้งมอเตอร์แบบไฮบริดสองเฟสเป็นแบบสี่สายขดลวดมอเตอร์เชื่อมต่อแบบขนานและใน
ซีรีส์และวิธีการเชื่อมต่อดีประสิทธิภาพความเร็วสูงนั้นดี แต่กระแสของไดรเวอร์นั้นใหญ่ (1.73 เท่าของการหมุนของมอเตอร์
หมุนเวียน).กระแสของไดรฟ์เท่ากับกระแสของมอเตอร์ที่คดเคี้ยว
| คุณสมบัติ | |
| แรงดันไฟฟ้าขาเข้า | 18 ~ 60V DC |
| กระแสไฟขาออก | 1.0A~4.2A (สูงสุด) |
| อินพุตปัจจุบัน | <4A |
| ความชื้น | ไม่ควบแน่นไม่มีหยดน้ำ |
| การบริโภค | การบริโภค:80W |
| การใช้สิ่งแวดล้อม | -10 ~ 45 ℃ หลีกเลี่ยงฝุ่นและก๊าซกัดกร่อน |
| สภาพแวดล้อมในการจัดเก็บ | -40~+70℃ |
| น้ำหนัก | 200g |
| สัญญาณควบคุม | ||
| เครื่องหมาย | ชื่อ | |
| PUL+ | สัญญาณพัลส์ + |
เข้ากันได้ ด้วย 5/12/24V |
| PUL- | สัญญาณพัลส์ - | |
| DIR+ | สัญญาณบอกทิศทาง+ |
เข้ากันได้ ด้วย 5/12/24V |
| DIR- | สัญญาณทิศทาง- | |
| ENA+ | เปิดใช้งานสัญญาณ + | / |
| ENA- | เปิดใช้งานสัญญาณ - | / |
| การปรับการแก้ไขปัญหา | ||
| สัญญาณเตือน | เหตุผล | มาตรการ |
| ไฟ LED ปิด | ต่อไฟผิด | ตรวจสอบการเดินสายไฟ |
| ไฟ LED ปิด | แรงดันไฟฟ้าต่ำสำหรับกำลังไฟฟ้า | ขยายแรงดันไฟฟ้าของพลังงาน |
| มอเตอร์ไม่ทำงานหากไม่มี | การเชื่อมต่อที่ไม่ถูกต้องของสเต็ปเปอร์มอเตอร์ | แก้ไขการเดินสายของมัน |
| ถือแรงบิด | สัญญาณ RESET มีผลเมื่อออฟไลน์ | ทำให้ RESET ไม่ได้ผล |
| มอเตอร์ไม่ทำงาน แต่บำรุงรักษา | ไม่มีสัญญาณพัลส์อินพุต | ปรับระดับ PMW และสัญญาณ |
| ถือแรงบิด | ไม่มีสัญญาณพัลส์อินพุต | ปรับระดับ PMW และสัญญาณ |
| มอเตอร์วิ่งผิดทิศทาง | ต่อสายไฟผิด | เปลี่ยนการเชื่อมต่อใด ๆ จาก 2 สาย |
| มอเตอร์วิ่งผิดทิศทาง | สัญญาณทิศทางอินพุตผิด | เปลี่ยนการตั้งค่าทิศทาง |
| แรงบิดยึดของมอเตอร์เท่ากับ | เล็กเกินไปเมื่อเทียบกับการตั้งค่าปัจจุบัน | แก้ไขการตั้งค่าปัจจุบันที่ได้รับการจัดอันดับ |
| แรงบิดยึดของมอเตอร์เท่ากับ | อัตราเร่งเร็วเกินไป | ลดอัตราเร่ง |
| แรงบิดของมอเตอร์น้อยเกินไป | แผงลอยมอเตอร์ | ขจัดความล้มเหลวทางกล |
| แรงบิดของมอเตอร์น้อยเกินไป | ไดรเวอร์ไม่ตรงกับมอเตอร์ | เปลี่ยนไดรเวอร์ที่เหมาะสม |
